一、硬质塑料（PVC）管敷设要求

1．阻燃PVC管敷设

A．PVC管管口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶合剂，接口应牢固密封。

B．明配PVC管在穿过楼板时易受机械损伤的地方，应采用保护，其保护高度距楼板表面的距离不应小于500mm 。

C．直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部  分，应采取保护措施。

D．直埋于现浇混凝土内的PVC管，在浇捣混凝土时，应采取防止PVC

管发生机械损伤的措施。

E．PVC管在砖砌墙体上剔槽敷设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度不应小于15mm。

F．明配PVC管应排列整齐，因定点间距均匀，管卡间最大距离应符合下表的规定。管卡与终端，转弯中点，电气器具或盒（箱）边缘的距离为150-500mm。

G．PVC管管卡固定点间最大距离（m）

2．阻燃PVC线槽敷设

A．槽板应紧贴建筑物、构筑物的表面敷设，且平直整齐；多条槽板并列敷设时，应无明显缝隙。

B．导线在槽板内不应设有接头，接头应置于接线盒或器具内；盖板不应挤伤导线的绝缘层。

C．槽板与各种器具的底座连接时，导线应留有余量，底座应压住槽  板端部。

二、管槽布线要求

1．暗配管

A．暗配的电线管将沿最近的路线敷设,并应减少弯曲;埋入墙或混凝土内的管子,离表面的净距不会小于15mm。

B．当电线管需要弯曲敷设时,其转角角度必须会大于90°。每条暗线管不会有三个以上的转角,更不会有“S”弯。在弯曲处不能有皱折和坑瘪,以免磨损电缆。

C．进入落地式控制箱的电线管路,排列会整齐,管口将高出基础面不小于50mm。

D．埋于地下的电线管不宜穿过设备基础,在穿过建筑物基础时,将会加保护管保护。

E．电线管路的弯曲处,弯扁程度不会大于管外径的10%,弯曲半径会不小于管外径的6倍;埋设于地下或混凝土楼板内时,不会小于管外径 的10倍。

F．在电线管超过下列长度时,中间应加装接线盒或拉线盒.其位置应便于穿线。

□ 管子长度每超过45 mm,无弯曲时;

□ 管子长度每超过30 mm,有一个弯时;

□ 管子长度每超过20 mm,有二个弯时;

□ 管子长度每超过12 mm,有三个弯时。

G．在垂直敷设时,装设接线盒或拉线盒的距离为15 mm左右。

H．配塑料管时的环境温度不应低于-15°C.配塑料管用的接线盒、灯关盒 、开关盒等，均宜使用配套的塑料制品。

I．塑料管在进入接线盒、灯关盒、开关盒或设备箱内时，会加以固定。

塑料管砖墙内剔槽敷设时，必须用强度不小于100号水泥砂浆抹面保护，厚度不会小于15mm。

2．管内穿线

A．穿在管内绝缘导线的额定电压不应低于500V。

B．管内穿线宜在建筑物的抹灰、装修及地面工程结束后进行，在穿入导线之前，会将管子中的积水及杂物清除干净。

C．不同系统、不同电压、不同电流类别的线路不应穿于同地根管内或线槽的同一孔槽内。

D．横向敷设的报警系统传输线路如采用穿管布线时，不同防火分区的线路不会穿入同一根管内。

E．导线在管内不会有接关和扭结，其接关将在接线盒内连接。

管内导线的总截面积（包括外护层）不会超过管子截面积的40%。

F．弱电系统的传输线路宜选择不同颜色的绝缘导线，同一工程中相同线别的绝缘导线颜色会一致，接线端子会有标号。

G．布线使用的非金属管材，线槽及其附件应彩不燃或非延燃性材料制成。

H．导线穿入钢管后，在导线出中处，会装护线套保护导线；在不进入盒（箱）内的垂直管口，穿导线后，会将管口作密封处理。

3．清扫管路

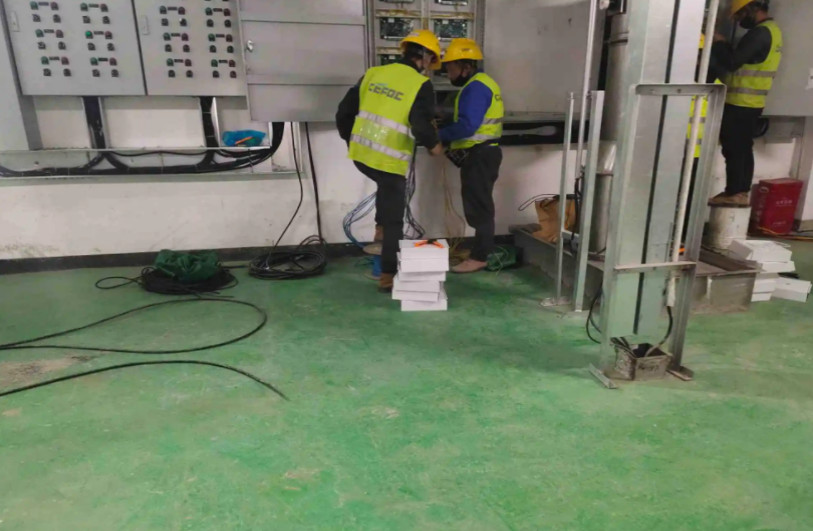

A．穿线工作一般是在土建地坪和粉刷工程结束后进行。所谓穿线，就是将绝缘导线，由控制箱到设备，或由一个接线盒到另一个接线盒。

B．为不伤及导线，穿线前，应先清扫管路。方法是用压力约0.25Mpa的压缩空气，吹入已敷好的管中，以便除去残留的灰寺土和水分.如无压缩空气,则可在钢线上绑以擦布成拖把布状,来回拉数次,将管内杂物和水分擦净.管路清扫后,随即向管内吹入滑石粉,以便穿线.并将管子端部安上塑料管帽或护线套,再进行穿线。

C．在垂直管路中，为减少管内导线的下垂力，保证导线不因自重而折断，应在下列情况下装设接线盒：电话电缆管路大于15mm;控制电缆和其它截面(铜芯)在2.5 mm2以下的绝缘线,当管路长度超过20m时。

D．导线应在接线盒内固定一次，以减缓导线的自重拉力。

4．敷设桥架电缆

A．敷设桥架电缆，可在桥架绑上电放线滑轮。在桥架水平段每4~6m绑扎一个,垂直段每4~5绑扎一个，在拐弯处必须绑扎一个，根据拐弯的方向，可将拐角处的绑成垂直的或倾斜45°。当滑轮绑好后，先将一根麻绳通过滑轮，敷设在桥架上，一头由人牵引，一头绑扎电缆，电缆绑扎头如前所述，采用自制网套牵引头拉上桥架。

B．电缆敷设的起点，应根据电缆桥架敷设路线，电缆盘运输备件、支盘场地等决定.一般选在弱电站房(或附近)、拐角处、三通和四通连接处。粗电缆每次可以敷设一根，较细电缆一次可以敷设2~4根。

C．敷设电缆时，拉力要均匀，桥架上应有人调整滑轮，以防电缆滑出滑轮，扭结在一起。当电缆较长时，可以选中间为起点，向两头敷设，这时电缆长度一定要测量准。

D．电缆桥架水平安装两排时或垂直安装几排时，放电缆应先里边、后外边。垂直安装时，应先下边、后上面。

E．电缆敷设在桥架上，应立即开始整理，使电缆松弛地、沿直线方向摆放在桥架上，在建筑物伸缩缝处应摆放成“S”形。电缆摆放时，转弯处应紧松一致。每3~5m用塑料绑扎线绑扎一次。桥架上的电缆应平行整洁。

5．金属线槽布线

A．金属线槽布线一般采用适用于正常环境的室内干燥和不易受机械

损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用。同一回路的所有相线和中性线，应敷设在同一金属线槽内。同一  路径无妨干扰要求的线路，可敷设于同一金属线槽内。线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20%，截流导线不宜超过30根。控制、信号或与其相类似的线路，电线或电缆根数不限。

B．金属线槽垂直或倾斜安装时，应采取措施防止电线或电缆在线槽内移动。

C．由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管或电缆等布线方式。电线或电缆在引出部分不得遭受损伤。

D．线槽应平整、无扭曲变形，内壁应光滑、无毛刺。

E．金属线槽应可靠接地或接零，但不应作为设备的接地导体。

F．在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。

G．在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。

H．电缆桥架（托盘）水平安装时的距地高度一般不宜低于2.50米，垂直安装时距地1.80米以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室、电气竖井、技术层等）内时除外。

I．电缆线桥水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5--3米。垂直敷设时，其固定点间距不宜大于2米。

J．几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑维护、检修距离。

K．在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率；电力电缆不应大于40%；控制电缆不应大于50%。

L．下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上，如受条件限制需安装在同一层桥架上时，应用隔板隔开。

M．电缆桥架与各种管道平行或交叉时，其最小净距应符合下表的规定：

电缆桥架与各种管道的最小净距

N．电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。

O．电缆桥架内的电缆应在下列部位进行固定：

□ 垂直敷设时，电缆的上端及每隔1.50—2米处。

□ 水平敷设时，电缆的首、尾两端、转弯及每隔5—10米处。

□ 电缆桥架内的电缆应在首端、尾端、转弯及每隔50米处，设有编号、型号及起、止点等标记。

P．电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。
