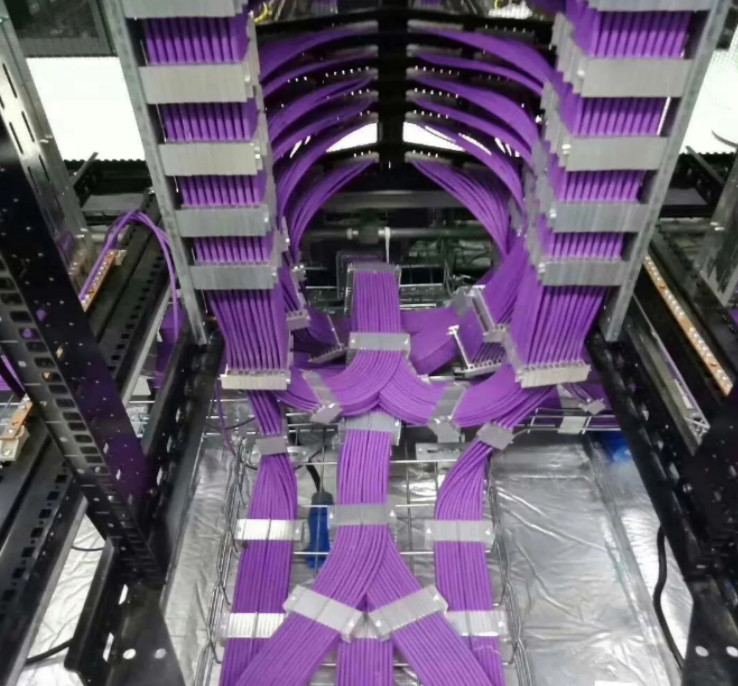

理线流程

1、理线之前，机柜内配线架全部安装到位，背后装好托架，正面将打印好的标签的面板纸贴在配线架上，全部卸下模块。

2、根据配线架位置，规划走线路由，测算出网线大致长度，同时考虑预留长度，剪掉多于线缆，在线头15-20cm处重新贴上临时标签。

3、预留长度说明

1）进机柜前预留长度：1.5-2m，隐藏在桥架或地板内；

2）机柜内预留长度：10-15cm，最后以配线架后部弧度的形式存在；

4、根据网线编号进行分组，基本保证一台配线架内网线为一组。

5、制定理线表，从机房入口开始至机柜配线架，用理线板理线。

6、网线穿过配线板后，采用的绑扎规则：

1）在配线板背部按照两根连续的网线一起用扎带扎起来，12根二束固定绑扎点之间保持连续错位；

2）使用理线板一直顺着往下移，两根连续的扎起来以后就开始六根网线一起绑扎，每半米重新扎一次；

3）离线缆尾部一米左右，又开始两根一扎，绑扎点之间保持连续错位；

4）离线缆尾部半米左右，两根一扎再绑扎一次。

7、在理线过程中，如果遇到机柜内的扎线板，则应在绑扎线束的同时将线束固定在机柜上，以免线束下滑；

8、当平移过程中遇到转弯时，必须让理线板贴近转弯角，让线缆沿弯角顺势转弯，不可以绑扎后再弯角。

9、当理线板到达配线架背后的托架上后，先将线束绑扎在托架上，然后向前平移，每到达一个模块前时，分出该模块对应的线缆穿到配线架正面去，同时唱号核对线号与配线架上的面板编号是否一致；

当最后一根线穿到配线架正面后，理线板内已经没有一根线了，这时该组线缆的理线结束。

10、将模块装上配线架开始端接，卡入跳线架连接块内的单根线缆色标应和跳线架的色标相一致。每根线缆打线完成后，保持一定的弧度固定在托线架上。

11、打线全部完成后，进行测试，测试通过后，整理，并做好永久标签。

12、其他要求：

1）理线时注意轻拉轻放，切忌生拉硬拽。通过多种工具捆扎处理，保证缆线的布放应自然平直，线缆不破皮、不打结、不扭绞，线缆不应受外力的挤压和损伤，理线后“横平竖直不交叉”。

2）任何线缆不应该挡住网络设备进出风口

3）光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度；光纤跳线不能用尼龙扎带，尤其不能扎的太紧，要使用专用的绑扎带。

4）不同电压等级，不同电流类别的线路应分开布置，分隔敷设。

5）缆线中间不允许有接头，缆线终接处必须牢固、接触良好。

6）对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。

7）缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
