第 1 章 项目概述

1.1 项目概况

本项目为项目多媒体音视频系统建设项目，核心建设区域为1 间 600㎡多功能厅，主要承载大型会议、学术交流、文艺演出等多元化功能，需通过整合多系统实现“会议 + 演出” 双重场景的高效适配。

1.2 项目背景

随着项目业务规模扩大与对外交流增多，现有会议空间已无法满足大型集会、跨语言沟通、文艺展演等复合型需求。为提升办公与活动效率，需构建一套技术先进、功能全面、稳定可靠的多媒体音视频系统，实现会议管控智能化、音视频传输高清化、多场景切换便捷化，为各类重要活动提供坚实技术支撑。

第 2 章 设计依据

2.1 设计依据

本方案严格遵循国际、国家及行业相关标准与规范，确保系统设计合规、科学、高效，具体依据如下：

（1）会议系统设计规范

•《电子会议系统工程设计规范》（GB50799-2012）

•《电子会议系统工程施工与质量验收规范》（GB 51043-2014）

•《会议电视系统工程设计规范》（YD/T 5032-2018）

•《会议电视会场系统工程设计规范》（GB50635-2010）

•数字会议系统设备符合 IEC 60914 国际标准

（2）红外同传设计规范

•《红外线同声传译系统工程技术规范》（GB 50524-2010）

（3）专业扩声设计规范

•《厅堂扩声系统设计标准》GB/T50371-2006

•《厅堂、体育场馆扩声系统设计规范》（GB/T 28049-2011）

•《声系统设备互联的优选配接值》（GB/T14197-93）

•《厅堂扩声特性测量方法》（GB/T4959-2011）

•《厅堂扩声系统声学特性指标》（GY125-86）

•《厅堂扩声特性测量方法》（GB/T4959-2011）

•《室内混响时间测量规范》（GB/T 50076-2013）

•《扩声系统工程施工规范》（GB 50949-2013）

（4）音视频系统设计规范

•《声系统设备互联优选配接值》（GB/T14197-93）

•《声系统设备互联用连接器应用》（GB/T14947-94）

•《视听系统设备互连用连接器的应用》(GB/T15644-95)

•《视听、视频和电视系统中设备互连的优选配接值》（GB/T15859-1995）

（5）企业生产制造标准

•《中国强制性产品认证制度》-3C 认证

•《环境管理体系认证证书》-ISO14001

•《质量管理体系认证证书》-ISO9001

•《音频、视频及类似电子设备安全要求》-GB 8898-2011

•《电子行业行为准则》-EICC 认证

•国际电子工业联接协会 - IPC 认证

（6）LED 显示屏通用标准

•《LED 显示屏通用规范》（SJ/T11141-2025）

•《LED 显示屏测试方法》（SJ/T 11281-2017）

•《室内LED 显示屏规范》(GB/T 43770-2024)

•《工业企业通信设计标准》（GB/T 51399-2019）

•《通用用电设备设计规范》（GB50055－2011）

•《民用建筑电气设计标准》（GB51348-2019）

•《建筑物防雷设计规范》（GB50057－2010）

•《电气装置安装工程接地装置施工验收规范》（GB50169－2006）

•《电子设备雷击保护导则》（GB7450-87）

（7）舞台灯光系统设计规范

•WH-0202-94《舞台灯光图符代号及制图规则》

•WH-0204-1999《舞台灯具光学质量的测试与评价》

•GB/T15734-1995《电子调光设备无线电骚扰特性限值及测量方法》

•GB/T7002-86《投光照明灯具光度测试》

•GB7000.15-2021《舞台灯光、电视、电影及摄影场所（室内外）用灯具安全要求》

•GB7000.14-2021《通风式灯具安全要求》

（8）音箱选型标准（会议类一级声学特性指标）

声学设计核心指标说明

1.足够的声压级：选用高功率、高灵敏度扬声器，搭配大功率储备功放，确保完工后会议室声压级达到国家一级厅堂标准，适应大动态音频信号不失真还原。

2.良好的声场均匀度：根据观众区位置与面积，采用“点” 声源阵列布局，选用恒指向扬声器，降低梳状滤波效应，确保观众区均处于扬声器覆盖范围，声场均匀度优异。

3.平滑的传输频率特性：通过数字音频处理器对每路扬声器进行参量均衡调整，搭配房间均衡器优化声场影响，确保传输频率特性无过激点与陷波点。

4.良好的传声增益：合理布置扬声器，选用恒定指向号角，确保－6dB 角外声能快速衰减，保障传声增益达到设计目标。

5.强适应性与扩展性：系统有效重放频率宽度达 35Hz—18kHz，除满足会议扩声外，可适配多媒体音乐播放需求，设备预留扩展空间。

6.高可靠性：在扬声器最大声压级、功放功率储备、设备保护等环节引入冗余设计，确保功放与扬声器最佳匹配，提升系统可靠性。

关键声学计算公式

1.直达声压级计算公式：Lρ=SPL+10logW-20logr

2.主扩声系统必要声增益（NAG）计算公式：NAG（dB）=20logD0－20log EAD

3.主扩声系统应用声增益（PAG）计算公式：PAG（dB）=20 log D0 ＋20 log D1 －20 log D2 －20 log Ds－10 log NOM －FSM

4.输入电功率计算公式：EPR=10X（其中：X＝〔 SPL＋3dB＋（ΔD2－Δref dist）－（LSENSI参考距离处）〕/10〕）

5.临界距离（混响半径）Dc 计算公式：Dc（m）= K √ （Q²V）/ T60〕

6.语言可懂度（% ALcons）计算公式：%ALcons ＝ 200²D22²T260/V²Q

2.2 设计原则

本方案以“用户需求为核心，合规性为基础”，在符合国家规范前提下，最大限度满足 项目功能需求，坚持以下八大设计原则：

第 3 章 设计目标

3.1 设计目标

结合项目功能需求与行业设计标准，本项目整体设计实现以下核心目标：

1.集中管控：构建统一管控平台，实现对所有音视频设备的便捷管理，降低操作复杂度。

2.信号自由切换：支持各路信号源（电脑、摄像机、监控 等）任意切换至各高清显示设备，满足多场景展示需求。

3.灵活扩声：音频扩声系统操作简便、功能灵活，适配会议发言、文艺演出等不同场景的声学需求。

4.智能中控：通过集中控制系统，实现对灯光、窗帘、音视频设备的一键联动控制，提升会议效率。

5.多场景适配：满足日常会议、多功能会议、学术交流等基础需求，同时支持文艺演出、培训等扩展场景。

6.跨语言沟通：配备同声传译系统，满足外宾参与会议时的语言切换需求，保障国际交流顺畅。

7.会议存档：通过会议录播系统，实现会议过程的完整录制与存储，便于会后回顾与分享。

8.民主决策：配置无线表决系统，满足投票选举、民主评议等需求，实现表决结果快速统计与展示。

3.2 项目需求

本项目按照“需求牵引、瞄准前沿、确保可行、利于发展” 的思路，建设集 “日常会议 + 视频会议 + 多功能活动” 于一体的多媒体会议室，确保设计理念先进、系统稳定、功能完善、指挥高效。各会场功能需求如下表所示：

第 4 章 方案设计

结合项目需求与多年行业经验，本方案围绕“简洁流畅的会议过程、逼真传神的听觉效果、清晰舒适的视频显示、智能联动的设备控制” 核心目标，针对多功能厅设计多系统协同架构，具体如下：

4.1 多功能厅

4.1.1 会议室概况

•面积：约 600㎡

•核心用途：大型会议、工作报告、文艺演出、培训、信息发布等

•设计系统：LED 显示系统、音频扩声系统、WIFI 会议系统、中控系统、拼控矩阵系统、会议录播系统、同声传译系统、舞台灯光系统

4.1.2 拓扑图

4.1.3 设计效果

1.智能管控：通过无线平板电脑，实现多媒体信息盒、摄像头等信号源向任意显示屏的切换；支持发言者画面自动跟踪，谁发言则显示屏自动特写其画面。

2.高清扩声：参会人员通过 WIFI 会议话筒发言，音频信号经扩声系统高保真放大，满足会议、演出等不同场景的声压级标准，确保声音清晰无失真。

3.多场景适配：会场声学设计兼顾会议与演出需求，既保障会议发言的语言清晰度，又满足文艺演出的音乐还原度。

4.跨语言沟通：配备同声传译系统，外宾可选择本国语言收听，打破语言壁垒。

5.快速表决：无线表决系统支持投票选举、民主评议，表决结果图文并茂展示，提升决策效率。

6.远程协同：对接视频会议系统，可与其他会议室实现音视频互联互通，支持跨区域讨论。

7.智能联动：通过中控系统实现音视频设备、灯光、窗帘的一键联动，构建智能化、网络化的现代会议环境。

4.1.4 系统设计

1. LED 显示系统

（1）系统概述

LED 显示屏作为多功能厅的核心显示载体，需满足背景展示、舞台效果呈现、信息发布等多元化需求。本方案选用高清小间距 LED 显示屏，具备清晰度高、稳定性强、寿命长、显示灵活的优势，适配大型会议、文艺演出等场景，为参会者提供震撼的视觉体验。

（2）系统配置

结合多功能厅空间尺寸、观众视觉距离及现场环境，采用磁吸结构 P1.25 LED 显示屏，具体配置如下：

（3）系统拓扑图

（4）系统功能特点

1.智能亮度调节：支持 256 级亮度调节（0CD/㎡～600CD/㎡），可根据环境光自动适配亮度，避免强光刺眼或暗光看不清，提升视觉舒适度。

2.自然色彩还原：采用 RGB 16BIT 自发光显色技术，结合逐点校正技术，具备先进的绿色还原与肤色还原功能，真实还原自然界色彩，无色彩损失或偏离。

3.动态节能降耗：采用高效发光芯片与共阴节能驱动 IC 结合的双效节能技术，实时动态调整用电功率，相比传统 LED 屏节能 30% 以上，降低运行成本。

4.超宽视角与长寿命：屏幕视角达 170° 以上，左右两侧及上下方向均可清晰观看；支持单点校正技术，长期使用后整屏亮度、颜色保持一致，使用寿命超 10 万小时。

5.智能配电保护：配备智能配电箱，支持远程有线控制上电、定时开关屏体；采用“分步加电” 方式，避免大负载对电网的瞬间冲击，保护屏体组件；配电柜内置过流、短路、过压、欠压、温度保护装置，方便故障检修，同时具备防静电、抗震功能。

2. 扩声系统

（1）系统概述

扩声系统根据多功能厅面积（600㎡）与使用功能，参考国家《厅堂扩声系统设计规范》一级标准设计，确保会议发言时语言清晰、无失真、声压余量充分、声场分布均匀、无声反馈啸叫，同时满足文艺演出时的音乐高保真还原需求。系统主要由声源设备（话筒等）、音频处理设备（调音台、音频处理器）、功放、扬声器四部分组成，选用高档次、技术成熟的音响器材，通过科学计算声场系数，确保每个角落听觉均匀。

（2）系统配置

参考国家厅堂扩声一级标准（语言扩声≥103dB，声场不均匀度 1kHz/4kHz≤8dB，传声增益 125~4kHz 平均值≥-8dB），具体配置如下：

（3）系统拓扑图

（4）系统功能特点

1.高保真音频处理：采用数字音频处理器作为核心处理设备，集成均衡器、反馈抑制器、混音器、延时器等模块，通过精确数字运算实现音频精准处理；搭配 Smaart 声场检测软件，根据会场声学环境调试参数，确保语言清晰度与音乐还原度。

2.简洁信号调度：选用 24 路模拟调音台，操作界面简洁，通过精准推杆 + 刻度旋钮调节信号输入输出，不对音频信号进行额外处理，确保信号纯净；调音台支持 USB 录音，可直接录制会议音频，便于存档。

3.高效功率放大：功放选用先进 D 类数字功放，效率高（≥85%）、失真小（THD≤0.1%）、噪音低；功放功率按照音箱功率的 1.5 倍配置，确保大动态信号不失真，同时避免功放过载损坏。

4.优质声音还原：扬声器采用全频高性能钕铁硼磁铁喇叭单元，体积小、质量轻、磁性能高，瞬态响应好、磁场分布均衡，失真小；搭配精准分频电路，准确还原人声、乐器等不同音色，适配会议与演出双重场景。

3. 中控系统

（1）系统概述

中央集中控制系统是智能多媒体会议室的“核心大脑”，整合灯光、机械、投影、音视频设备控制于一体，提供简洁直观的操作界面，让使用者通过单一终端即可掌握整个空间的设备状态与功能控制。本方案通过中控系统解决传统会议中 “设备多、操作繁” 的问题，实现 “一键场景切换”，提升会议效率。

（2）系统配置

（3）系统拓扑图

（4）系统功能特点

1.超强处理能力：中控主机采用 32 位  ARM 架构处理器，处理速度达 720MHz，搭配 8GB DDR 内存与 64GB FLASH 存储，确保系统运行流畅、稳定。

2.灵活编程与界面设计：支持中英文可编程界面，提供近百种逻辑算法，满足各类设备控制需求；支持自定义编辑界面底图、按钮、文字，画面无缝切换，可设定“会议模式”“演出模式”“培训模式” 等场景，一键完成设备联动。

3.多终端适配：支持安卓 / 苹果移动端（手机、平板）、墙面控制面板、操作台等多种控制方式；支持有线 / 无线连接，管理人员可在会场任意位置实现控制，不受空间限制。

4.网络级联互控：多台网络中控主机可实现级联控制，支持多达 250 台主机互联，实现跨区域设备互控与联动切换，满足大型场馆的集中管理需求。

5.平台化管理：配备集中管理平台，可对所有中控设备进行分时、定时管理；自动统计设备工作时长、使用频率等数据，为运维提供数据支撑。

6.权限与状态反馈：支持多级权限管理，不同角色（管理员、操作员）拥有不同控制权限；实时反馈设备状态（如灯光开关、投影机工作状态），让操作人员直观掌握系统情况，降低误操作风险。

7.第三方对接：支持第三方平台对接与二次 SDK 开发，可与视频会议系统、安防监控系统等整合，实现多系统协同运作。

4. 会议录播系统

（1）系统概述

会议录播系统采用“一体机录播” 架构，实现对会议过程中 “拍摄画面 + PPT 文稿 + 发言声音 + 多媒体影音” 的完整录制，同时支持在线直播、会后点播、资源整合等功能，满足会议存档、远程分享、培训复盘等需求。

（2）系统配置

（3）系统架构图
（4）系统功能特点

1.多信号采集与灵活导播：支持 4 路高清摄像机信号（SDI 接口）与 1 路 HDMI 信号（如 PCPPT）输入，可通过导播控制台实现手动 / 自动导播；自动导播模式下，系统根据发言情况自动切换拍摄画面（如谁发言切换至谁的特写），手动模式下可自由控制摄像机云台与镜头变焦，满足专业录制需求。

2.大容量存储与多格式支持：录播主机内置 2TB 硬盘，可存储 2000 小时以上音视频文件（1080P 格式），支持硬盘容量扩展；支持 CIF、4CIF、720P、1080P 等多种分辨率录制，最高支持 1080P@60fps 高清录制，确保画面清晰流畅。

3.灵活的视频管理：支持对录制视频进行选择性发布，未发布视频仅在后台存储，保障内容安全；用户可通过网页在线点播已发布视频，支持进度条拖拽、倍速播放等功能；同时支持视频文件在线下载，无需安装额外软件，操作便捷。

4.跨平台高清直播：支持 IOS、安卓移动客户端及 PC 端在线观看高清直播，直播延迟＜3 秒；支持用户分级管理，通过账号密码认证后才能观看直播与点播，确保会议内容不泄露；直播画面支持多种布局（如单画面、画中画、多画面分割），适配不同观看需求。

5. 拼控矩阵系统

（1）系统概述

拼控矩阵系统作为音视频信号的“调度中心”，实现对多类型信号（计算机、服务器、摄像机等）的统一接入与管理，经过图像处理后输出至 LED 显示屏、投影机等显示设备。系统支持信号切换、开窗、叠加、漫游、跨屏、缩放等功能，满足多功能厅多场景信号展示需求。

（2）系统配置

根据多功能厅信号源与显示设备数量，配置 1 台 16 进 16 出拼接矩阵，具体板卡配置如下：

（3）系统拓扑图

（4）系统功能特点

1.多方式远程控制：支持网页（Chrome、360 极速等浏览器）、客户端两种控制方式，同时支持第三方控制（如中控系统）；可远程控制拼接处理器开关机，方便运维管理。

2.可视化预监与回显：配备回显预监卡，支持信号源可视化（实时预览各输入信号）、大屏状态可视化（显示大屏拼接布局）、场景预览可视化（预览预设场景效果）；通过回显卡可将大屏内容缩小至单个显示器显示，便于操作人员实时掌握大屏状态。

3.灵活的画面处理：支持图像任意切换、分割、叠加、漫游、缩放、裁剪；画面切换无缝同步，无黑场、无延时（切换时间≤20ms）；同时具备矩阵功能，可实现不同信号的拼接显示与多屏信号切换，满足复杂场景展示需求。

4.字幕与台标叠加：支持在拼接屏上显示滚动字幕（如欢迎词、会议议程），字幕颜色、速度、位置可自定义；支持在输入信号上叠加文字或图片台标（如单位 LOGO），便于信号识别。

5.场景保存与轮巡：支持预存 100 + 个场景（如 “会议单屏模式”“演出多屏模式”），支持一键切换与场景轮巡；轮巡过程中画面切换无黑场，满足无人值守场景的自动展示需求。

6. 同声传译系统

（1）系统概述

同声传译系统是国际会议的核心设备，可实现演讲内容的实时翻译与多语言传输。本方案采用红外无线同传系统（信号通过红外传输，稳定性强、保密性高），避免有线系统布线固定、调频系统易受干扰的问题，满足外宾参与会议时的语言切换需求。

（2）系统配置

（3）系统拓扑图

（4）系统功能特点

1.自动语言转接：当现场发言语言与某翻译通道语言一致时，系统自动将该通道切换至现场语言，翻译员可关闭话筒休息，减少翻译工作量。

2.翻译辅助功能：翻译台具备茶水申请按键，翻译员可一键发起茶水请求；配备 3 个快捷功能键，可预设 3 个常用通道，快速切换监听语言。

3.二次接力传译：翻译员可监听包括现场语言、其他翻译语言在内的所有语音信号，当听不懂现场语言时，可基于其他翻译语言进行二次接力翻译，保障翻译准确性。

4.独立呼叫通道：每个翻译台设有“呼叫主席”“呼叫技术员” 独立通道，翻译员可发起速度调整、技术支持等请求，不打扰其他与会人员。

5.通道锁定与监听：系统设置通道占用指示灯，防止不同翻译语种占用同一通道；同传中央控制器可对各通道与现场语言进行独立监听，带音量控制，便于管理人员监控翻译质量。

7. 舞台灯光系统

（1）系统概述

多功能厅需兼顾大中型会议与文艺演出，舞台灯光系统设计以“会议为主、演出为辅”，采用全方位立体布光方案，确保舞台各部位无照射盲区，可灵活调节灯光效果，适配会议发言、文艺演出、培训等不同场景。

（2）系统配置

舞台灯光灯位采用“面光 + 耳光 + 顶光 + 侧光 + 地流光 + 追光灯” 全方位布局，具体配置如下（N 根据实际舞台尺寸与照度需求确定）：

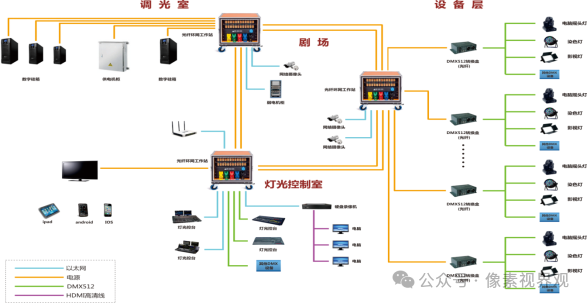

（3）系统拓扑图

（4）系统功能特点

1.全方位布光：灯位覆盖“面光、耳光、顶光、侧光、地流光、追光灯”，形成立体布光阵列，舞台各部位无照射盲区，可灵活适配会议、演出等不同场景。

2.多场景适配：

◦会议模式：开启面光、一顶光、二顶光的平板柔光灯，提供均匀柔和的基础照明，确保发言者面部清晰、无阴影；

◦演出模式：开启电脑摇头灯、切割灯、追光灯，实现图案切换、染色、光束切割等动态效果，增强舞台氛围；

◦培训模式：开启侧光与顶光，确保舞台与观众区均有足够照度，便于培训互动。

1.精准控制：采用专业灯光控台，支持 DMX512 协议，可精确控制每台灯光的亮度、色温、图案、角度；支持预设灯光场景（如 “开场模式”“演讲模式”“闭幕模式”），一键切换，操作便捷。

2.抗干扰传输：通过 DMX512 转换盒与光纤传输，避免传统电缆传输的信号衰减与干扰问题，确保灯光控制信号稳定，尤其适合大型会场的远距离传输需求。
